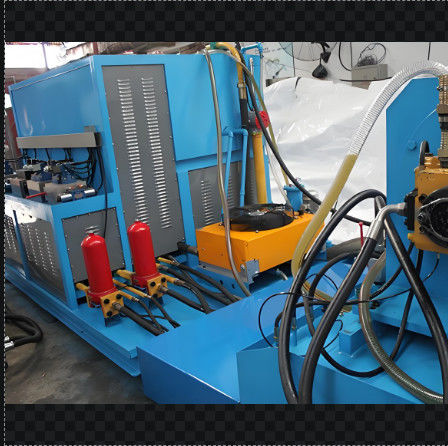

160кВ мощность Цифровая гидравлическая насос испытательная машина с компьютером

Гидравлический насос/моторная испытательная скамейка, для ремонта насосов или двигателей

Испытательные элементы

1,DИспытание размещения:испытание давления при отсутствии нагрузки, испытание смещения

2,Испытаниеэффективность объема: объемная эффективность при номинальных условиях эксплуатации,

3.ОПерегрузкаt: максимальное смещение гидравлического насоса или двигателя (высокая скорость), номинальная скорость, работающая в течение 1 минуты или менее при номинальном давлении или при максимальном давлении

4.ЕВнешнийУтечка испытание: при вышеуказанном испытании проверяется утечка уплотнительных частей.

Структурные характеристики:

1. Вся испытательная скамейка приводится в действие электродвигателем. Эта испытательная скамейка может быть разделена на три части: платформа электродвигателя, платформа нефтяного бака и кабинет управления.Структура имеет небольшие размеры, легкий вес, компактная компоновка и простота установки, среди других характеристик.

2Он использует конструкцию гидравлического интегрированного блока, обеспечивая меньше утечек, компактную структуру и облегчение сборки и демонтажа.

3Выходные масляные шланги расположены упорядоченно, имеют четкую планировку и облегчают эксплуатацию и установку.

Основные параметры:

1Размеры и основные параметры:
Вес: 3 тонны

Внешнее измерение:
Двигательная платформа: 1400 * 2100 * 1600 мм

Главный нефтяной бак и стол управления клапаном: 2700 * 2050 * 2030 мм

Мощность привода: 110 кВт

Помощный двигатель: 22 кВт. Низкое давление насос для подачи масла является насос лопаток, 45В - 75А

Вспомогательный двигатель: 22 кВт. Насос высокого давления для подачи масла A2F23/31

Максимальный поток: 500L + 500L

2Основная конфигурация и параметры испытательной скамьи:

Режим вождения: электродвигатель

Скорость: 4-польный двигатель, 0-3000 р/мин (рекомендуется использовать менее 2300 р/мин)

Режим загрузки: компьютерная версия; как ручной, так и автоматический режимы для загрузки давления

Способ подачи нефти: самопоглощение и сила

Режим отображения: цифровой счетчик и компьютерный дисплей

Режим работы: ручная и автоматическая работа

3Рабочая среда: ISOVG46 гидравлическое масло

4Объем нефтяного бака: 1250 л в реальности.

5Требование чистоты масла: GB/T14039 19/16 (класс NAS10)

Режим подачи масла:

Доставка масла для масляного насоса низкого давления: 70 л/мин 0-3 МПа

Поставка самонагревательного масла

Помощный масляный насос высокого давления: 18L/мин 0-31,5Mpa

1# вспомогательное масло пилотного насоса: 15L/мин 0-4Mpa

2# вспомогательное масло пилотного насоса: 15L/мин 0-4Mpa

Режим отображения:

1. на метрах и компьютерах;

• Поток, температура и скорость отображаются цифрами;
• Давление отображается при помощи датчика, и компьютер зачитывает сигнал, отправленный датчиком давления;
• Уровень масла отображается непосредственно на линзометре
• Фильтры блокируются, если есть красный свет и гудок.

Инструкция по установке:

1. По прибытии этой гидравлической системы проверьте, соответствует ли все требованиям. Определить, соответствует ли испытательная скамейка запросу на проектирование и есть ли какие-либо повреждения. В противном случаеобращайтесь непосредственно к производителю.
2При установке каждой части гидравлической системыобеспечить, чтобы перед подключением шлангов для этого оборудования не отпадало покрытие или оболочка каждого внешнего масляного порта, чтобы избежать загрязнения гидравлической системы;.
3После транспортировки этой гидравлической системы в установку, закрепите ее твердо, чтобы избежать воздействия на работу системы.
4После того, как каждая часть этой гидравлической системы находится в правильном положении, соедините шланги для гидравлической системы в соответствии с чертежом гидравлической работы.
5Во время процесса подключения не оставляйте или не повреждайте никаких уплотнений.
6После завершения установки, пожалуйста, подключите электричество.
