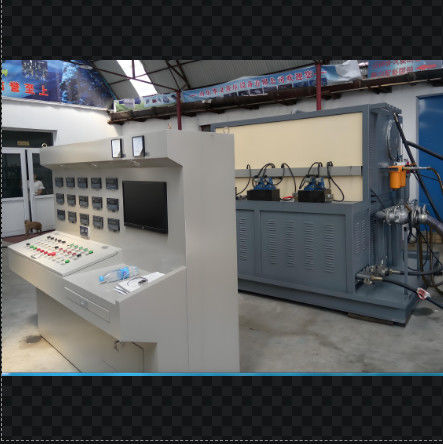

Компьютеризированный энергоэффективный цифровой гидравлический моторный испытательный стенд

Испытательный стенд гидравлического насоса

Спецификация

I. Функциональные требования: способен испытывать в основном гидравлические насосы (открытые насосы, закрытые насосы, двойные открытые насосы) и скоростные двигатели, подлежащие испытанию.низкоскоростные гидравлические двигатели могут быть проверены простым способом.

Компьютер на испытательной скамейке получает и записывает данные испытаний гидравлического насоса и гидравлического двигателя, затем формирует кривые отображения и печатает отчеты о испытаниях.

II. Второй этап
Предметы испытания:

1. Испытание смещения: включает испытание давления при отсутствии нагрузки и испытание смещения.
2Испытание эффективности объема: измерение эффективности объема в номинальных условиях эксплуатации.
3Испытание перегрузки: включает в себя максимальное смещение гидравлического насоса или двигателя (при высокой скорости), номинальную скорость и работу в течение 1 минуты или менее под номинальным давлением или максимальным давлением.
4. Испытание внешней утечки: во время вышеупомянутого испытания проверяется утечка уплотнительных частей.
5Помощь в испытаниях гидравлических клапанов, гидравлических цилиндров и т.д.

III. Функция и параметры испытательной скамейки

1Режим вождения: электродвигатель 160 кВт + 5,5 кВт + 5,5 кВт + 0,75 кВт + 0,75 кВт + 0,75 кВт
2Режим регулировки скорости: управляется преобразователем частоты, 100-3000 р/мин.
3. Режим загрузки: трехсторонняя загрузка, через ручный рельефный клапан, 38Mpa + 38Mpa + 31.5MPa. Можно испытать три насоса.
4Подача масла с испытательной скамьи на испытываемый насос: как самозагрузка, так и принудительная.
5. Что можно испытать? Испытательная скамейка в основном исследует открытые гидравлические насосы, тандемные открытые насосы, закрытые насосы и высокоскоростные гидравлические двигатели.проводит вспомогательные испытания гидравлических клапанов и гидравлических цилиндров, и т.д.
6Испытательная скамейка способна испытывать как насосы, вращающиеся по часовой стрелке, так и насосы, вращающиеся против часовой стрелки.
7- Пробная скамейка может генерировать и печатать отчеты о испытаниях.
8Испытательная скамейка оснащена фильтрующим оборудованием для извлечения утечки масла.
9Объем нефтяного бака: 1200 л
10Заправка и вывоз масла фильтруются с помощью сигнализации.
11Способ охлаждения: радиатор с воздушным охлаждением
12Максимальный поток системы: ≤ 380 л/мин + 380 л/мин + 150 л/мин
13Максимальный поток вспомогательной системы низкого давления: ≤ 70L/мин. Давление вспомогательной системы низкого давления: 3Mpa
14Максимальный поток вспомогательной системы высокого давления: ≤ 15 л/мин. Давление вспомогательной системы высокого давления: 31,5 МПа
15Система управления: 2 насоса и 4 пути
