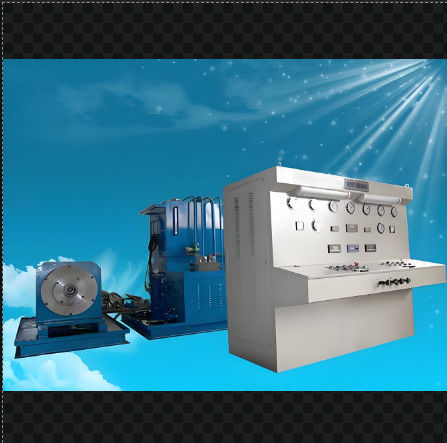

Гидравлическая испытательная скамейка для гидравлических насосов широкого диапазона давления

Комплексная гидравлическая испытательная скамейка

для ремонта или производства насоса/мотора/цилиндра,

Он испытывает гидравлические насосы (открытый, закрытый, двойной открытый насос), гидравлические двигатели (высокая скорость) и вспомогательные испытательные гидравлические цилиндры и клапаны.

Подробное описание испытательной скамейки гидравлического насоса

Испытательная скамейка гидравлического насоса - это сложное оборудование, предназначенное для оценки производительности, надежности и эффективности гидравлических насосов.Эта скамейка служит важным инструментом для производителейНиже приведено подробное описание испытательной базы гидравлического насоса и его компонентов.
Обзор испытательной скамьи гидравлического насоса

Испытательная скамейка гидравлического насоса представляет собой комплексную систему, которая имитирует реальные условия эксплуатации для испытания гидравлических насосов в различных сценариях.включая приводной двигатель, насос под испытанием, панель управления, система фильтрации и оборудование для сбора данных.

Ключевые компоненты испытательной скамьи гидравлического насоса

1Двигательный двигатель: Двигательный двигатель отвечает за питание испытываемого насоса. Это может быть электродвигатель или гидравлический двигатель, в зависимости от конструкции испытательной площадки.Двигатель способен регулировать свою скорость для моделирования различных условий эксплуатации, обычно от 0 до 3000 оборотов в минуту.

2. Насос под испытанием: испытательная скамейка предназначена для размещения различных типов гидравлических насосов, таких как насосы с уплотнителем, насосы с редукторами, насосы с лопатками и двигатели с уплотнителем.Насос надежно установлен на испытательной скамейке, что позволяет легко устанавливать и снимать.

3. Контрольная панель: Контрольная панель является центральным узлом для работы тестовой скамьи. Она имеет удобный для пользователя интерфейс с кнопками, переключателями и экраном отображения.Панель управления позволяет операторам регулировать скорость двигателя, устанавливать пределы давления и контролировать процесс испытаний.

4. Система фильтрации: высокоточная система фильтрации является неотъемлемой частью испытательной скамьи для обеспечения чистоты гидравлической жидкости во время испытаний.фильтр давления, и обратный фильтр с точностью фильтрации до 20 мкм или лучше.

5Оборудование для сбора данных: испытательная скамейка оснащена датчиками и компьютеризированной системой сбора данных для записи и анализа данных испытания.и энергопотребление отслеживаются в режиме реального времени.

Особенности и функции испытательной скамейки гидравлического насоса

- Бесступенчатое регулирование скорости: испытательная скамейка позволяет непрерывно регулировать скорость движущего двигателя, позволяя операторам испытывать насос в различных условиях работы.

- Широкий диапазон давления: испытательный стенд может работать в широком диапазоне давления, обычно от 31 до 42 МПа, для моделирования различных рабочих условий.

- Высокоточные измерения: включение цифровых счетчиков и приборов измерения обеспечивает точное и надежное измерение параметров испытания.

- Компьютеризированная эксплуатация: интегрированная компьютерная система облегчает передовой анализ данных, отчетность и мониторинг результатов испытаний в режиме реального времени.

- Сертификат безопасности CE: испытательная скамейка отвечает европейским стандартам безопасности и производительности, обеспечивая безопасную среду испытаний.
В заключение, испытательная площадка гидравлического насоса является важным инструментом для оценки производительности и надежности гидравлических насосов.Его передовые функции и точные возможности управления делают его незаменимым ресурсом для производителей гидравлического оборудования, специалистов по техническому обслуживанию и исследователей.

II. Второе , Испытательные предметы:

1, испытание смещения: давление при отсутствии нагрузки, измерение разряда.

2, испытание эффективности объема: эффективность измерения объема в номинальных условиях эксплуатации,

3, испытание мощности: мощность запуска, номинальная мощность, мощность перегрузки.

4, испытание перегрузки: максимальное смещение гидравлического насоса или двигателя (высокая скорость), номинальная скорость, номинальное давление 110% или максимальное давление работы в течение 1 минуты или менее.

5, испытание крутящего момента: входной крутящий момент гидравлического насоса, конечный крутящий момент вала гидравлического двигателя (обратное испытание)

6, испытание внешней утечки: при вышеуказанном испытании проверяется утечка уплотнительных частей.

7, вспомогательное испытание гидравлического клапана и гидравлического цилиндра и т.д.


III. Функция и параметры испытательной скамьи

1, режим привода: моторный привод, мощность 110kw+22KW+22KW+0,75KW

2, режим скорости: управление частотой 0-3000 р/мин.

3, режим нагрузки: компьютерный пропорциональный рельефный клапан с двусторонней нагрузкой 40 МПа. Способен испытывать дуплексный насос.

4, максимальный поток: <= 500 л/мин

Максимальная частота потока вспомогательной системы низкого давления <= 330L/мин 5,
максимальная вспомогательная система давления: 35MPa

6Максимальный поток вспомогательной системы высокого давления 34 л/мин.
максимальная вспомогательная система давления: 31,5 МПа

7, диапазон температур для испытательной скамьи: 0-60oC

8, с воздухоохлаждающим радиатором

9, потребности в питании: AC380V 300A

10, датчики и управляющее питание: DC24V

11, компьютер автоматически генерирует отчеты о испытаниях, кривые, сбор данных и выход печати.

12, режим отображения: цифровое отображение скорости, потока, давления, крутящего момента.
Поставка нефти: самозагрузка и принудительная поставка нефти.

13, испытательные компоненты: в основном испытание открытого гидравлического насоса, двойного открытого насоса, закрытого насоса, высокоскоростного гидравлического двигателя. Помощь в испытании гидравлических клапанов, гидравлических цилиндров и т. д.

14, способный испытывать как по часовой стрелке, так и против часовой стрелки;

15, с фильтром для переработки утечённого масла

16, фильтр 4-го класса с функцией сигнализации.

17Объем нефтяного бака: по запросу заказчика

18, поставщик несет ответственность за установку и ввод в эксплуатацию оборудования
