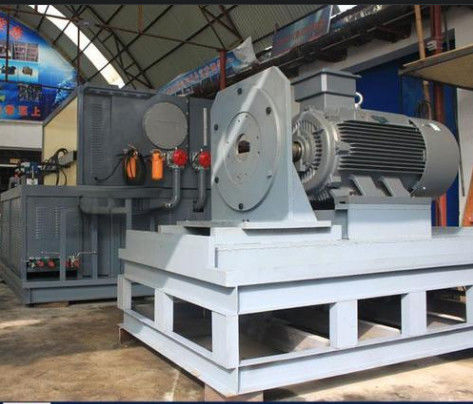

Комплексный гидравлический насос с компьютером и отпечатанным отчетом о испытаниях

Производитель комплексной гидравлической насосной установки

75 кВт, 90 кВт, 110 кВт, 132 кВт, 160 кВт

с отчетом о испытаниях на компьютере и печати

для ремонта или изготовления гидравлических насосов/моторов/цилиндров,

1, Обзор

1.1 Комплексная гидравлическая испытательная скамейка - это специальное оборудование, используемое для испытаний и оценки гидравлических компонентов на предприятиях технического обслуживания.Система выбирает высококачественные гидравлические и электрические компоненты и аксессуары в стране и за рубежомОн обладает характеристиками компактной структуры, надежного качества, разумного дизайна, легкой эксплуатации и обслуживания.

1.2 Гидравлическая система испытательной базы использует конструкцию закрытого масляного резервуара, который допускается к работе в окружающей среде с пылью,но пыль на гидравлическом оборудовании должна часто очищаться при использовании, чтобы обеспечить хорошую теплораспределение и чистоту масла в гидравлической системе.

2Структурные и функциональные особенности

21. ручная дистанционная загрузка; компьютерный дисплей; управление переменной частотой и переменной скоростью, кривая испытаний и печать отчетов.

2. 2 испытательная скамейка может испытывать гидравлические насосы, гидравлические клапаны, гидравлические двигатели, гидравлический клапан насоса, внутреннюю утечку цилиндра, характеристики кривой, испытание управления и т. д.

2. 3. обозначение интегрированного блока петлевой цепи делает систему обладает характеристиками меньшей утечки, компактной структуры, легкой разборки и сборки.

2Выходной масляный цикл расположен упорядоченно и прозрачно, прост в эксплуатации и установке.

2Испытательная скамейка разделена на три части: главная насосная станция, электромоторная приводная платформа и контрольная скамейка.

3,Основные параметры:

Название оборудования: гидравлическая полная испытательная скамейка yst-400w

3Основные технические показатели:r 160 кВт+ 22 кВт + 7,5 кВт + 0,75 = 190 кВт

0.5-45 мПа

основный поток системы: 500L + 500L;

Главное давление системы: 450 бар

Поток системы управления высоким давлением 0,5-30mpa составляет 16L / min; Максимальное давление 35bar

Возвратный поток масла составляет 0-100L, а давление возвращения масла составляет 0,3MPa

Скорость испытания гидравлического насоса: 0 - 2200 р / мин.

Возвратный поток масла: 100 л

T- Да.Позиции:

1,DИспытание размещения:испытание давления при отсутствии нагрузки, испытание смещения

2,Испытаниеэффективность объема: объемная эффективность при номинальных условиях эксплуатации,

3.ОПерегрузкаt: максимальное смещение гидравлического насоса или двигателя (высокая скорость), номинальная скорость, работа менее 1 минуты под номинальным давлением 110% или под максимальным давлением

4.ЕВнешнийУтечка испытание:, проверка утечки уплотнительных частей в испытаниях выше

5.Помощное испытаниедля цилиндров гидравлического масла, низкоскоростных гидравлических двигателей и клапанов
